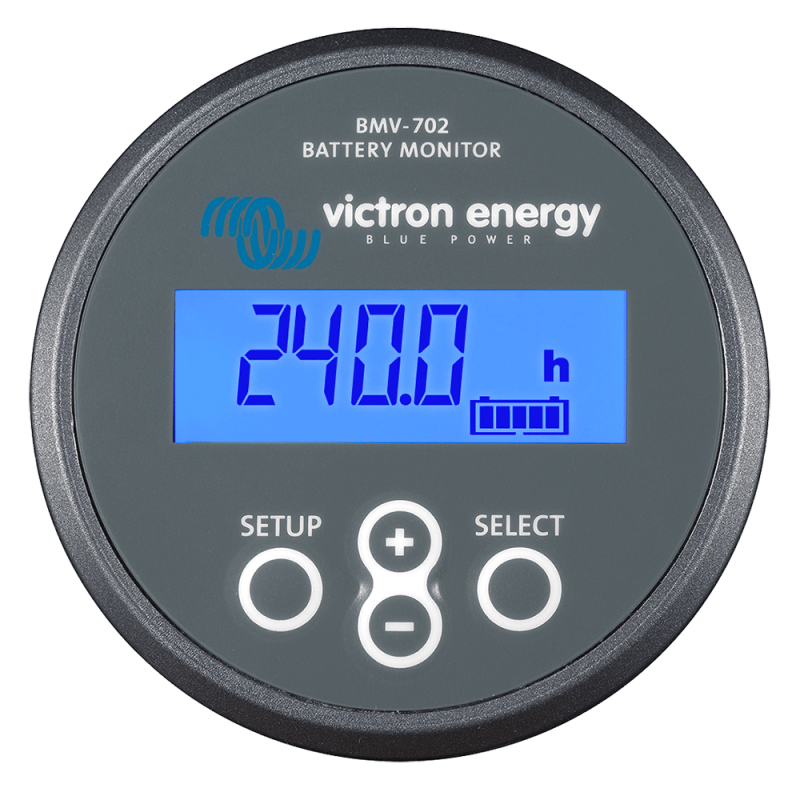

Victron Battery Monitor BMV-702

Batteriecomputer mit Mittelpunktsüberwachung

Der Victron Battery Monitor BMV-702 ist ein hochgenauer Batteriecomputer, eine Tankuhr für deine Batterie. Er berechnet aus dem Strom, der in die Batterie hinein und aus ihr heraus fließt, die verbrauchten Amperestunden und den Ladezustand. Zusätzlich zeigt er Spannung, Strom, Leistung (W) und die Restlaufzeit bei aktueller Entladerate an.

Besondere Merkmale

• Die verbleibende Kapazität hängt von verbrauchten Amperestunden, Entladestrom, Temperatur und Alter der Batterie ab. Komplexe Softwarealgorithmen berücksichtigen all diese Größen.
• Programmierbarer visueller und akustischer Alarm
• Programmierbares Relais, um unwichtige Lasten abzuschalten oder bei Bedarf einen Generator einzuschalten
• VE.Direct-Kommunikationsanschluss, speichert eine große Bandbreite an Verlaufsdaten, an denen du Nutzungsmuster und Batteriezustand bewertest
• Hohe Strommessauflösung von 10 mA (0,01 A)
• Geringer Eigenverbrauch: 2,9 Ah pro Monat (4 mA) bei 12 V und 2,2 Ah pro Monat (3 mA) bei 24 V
• Breiter Eingangsspannungsbereich: 9,5 bis 95 V
• Shunt-Kapazität bis zu 10.000 A auswählbar, ein 500-A-Schnellanschluss-Shunt mit Anschluss-Set ist enthalten

Zusatzfunktionen des BMV-702

• Zusätzlicher Eingang zum Messen von Spannung (einer zweiten Batterie), Temperatur oder Mittelpunktsspannung, mit Alarm- und Relais-Einstellungen
• Überwachung der Mittelpunktsspannung (exklusiv beim BMV-702): Eine Batteriebank besteht aus einem Strang in Reihe geschalteter Zellen, die Mittelpunktsspannung ist die Spannung nach der Hälfte des Strangs und beträgt im Idealfall genau die Hälfte der Gesamtspannung. In der Praxis weicht sie ab, zum Beispiel wegen unterschiedlichem Ladezustand, Temperaturen, Leckströmen oder Kapazitäten. Große oder zunehmende Abweichungen deuten auf unsachgemäße Pflege oder eine fehlerhafte Batterie oder Zelle hin. Ein Mittelpunktsspannungsalarm hilft, ernsthafte Schäden an einer teuren Batterie zu verhindern.

Installation & Programmierung

• Alle elektrischen Anschlüsse erfolgen über den Leiterplatten-Steckverbinder am Strom-Shunt, den Shunt verbindest du mit dem Monitor über ein Standard-RJ12-Telefonkabel
• Im Lieferumfang: RJ12-Kabel (10 m), Batteriekabel mit Sicherung (2 m), separate Frontblende für ein quadratisches oder rundes Display, Sicherungsring für die Rückmontage und Schrauben für die Frontmontage. Weitere Bauteile sind nicht nötig.

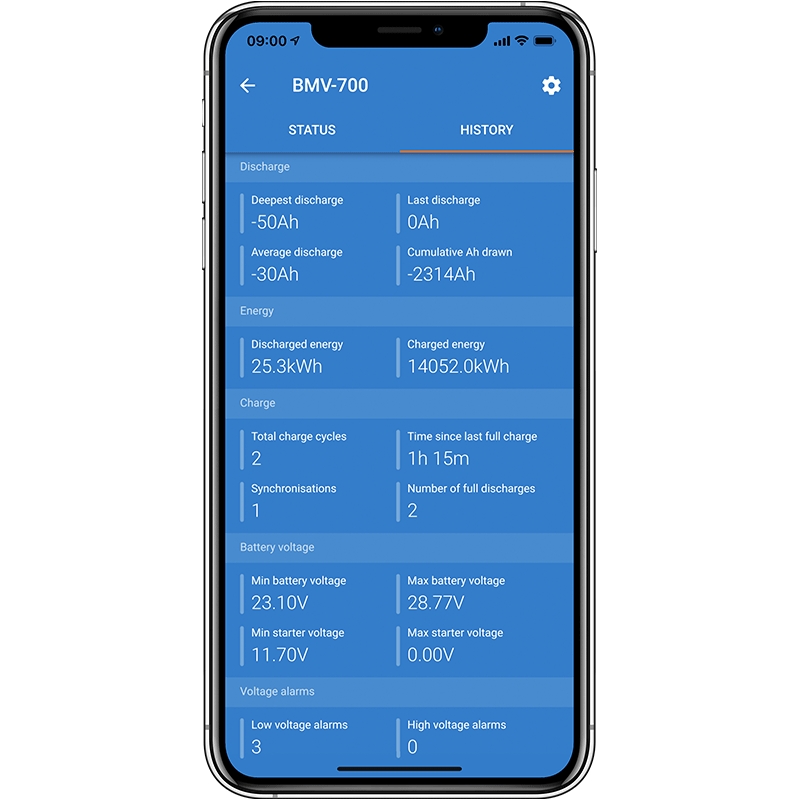

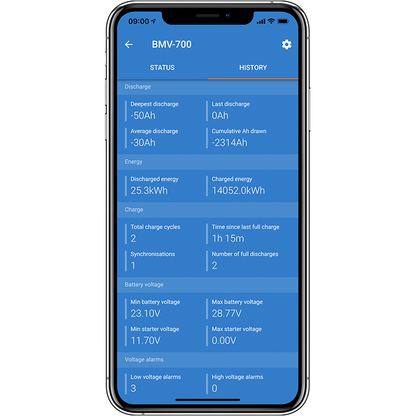

• Ein Schnellinstallationsmenü und ein ausführliches Setup-Menü mit Bildlauf unterstützen die Einstellungen. Alternativ programmierst du das Gerät mit der Smartphone-App (Bluetooth Smart Dongle erforderlich).
• Mit dem Bluetooth Smart Dongle überwachst du deine Batterien auch per Apple- oder Android-Smartphone, Tablet, MacBook und andere Geräte

Anwendungsbereiche

Zur Überwachung von Batteriebänken in Wohnmobil, Boot und Off-Grid-Anlagen.
